技術講堂 | 如何排查稱重儀表OFL故障

OFL為稱重儀表的常見故障問題，為幫助客戶更好的排查稱重儀表OFL故障，小曼攜本司工程師顏值擔當—鄭工為大家?guī)肀酒谝曨l《稱重儀表OFL故障排查》。稱重儀表OFL故障包含：重量正溢出（重量超量程），重量負溢出，傳感器信號過小和傳感器信號過大四種。

▲儀表OFL故障情況

稱重儀表產生OFL故障的原因主要分為以下4種：

° 稱重儀表參數設置錯誤   ° 外部接線錯誤   ° 傳感器損壞   ° 稱重儀表硬件損壞

▲儀表產生OFL故障的原因

測試所需器材

此次稱重儀表OFL故障排查測試所需要使用的器材：

1. 滿量程為20kg的稱臺一個（替代現場的料斗/料罐）  2. 重量為2kg的砝碼一個   3. 型號為GM9907-LD的稱重儀表一臺   4. 帶有毫伏電壓檔的數字萬用表一臺   5. 一字螺絲刀一個

▲故障排查所需要的器材

四種故障排查方法

如果稱重儀表是第一次使用，需要按照稱重儀表說明書的校秤操作進行校秤。校秤后如果主界面顯示OFL，再繼續下面的排查。

一. 稱重儀表參數設置錯誤

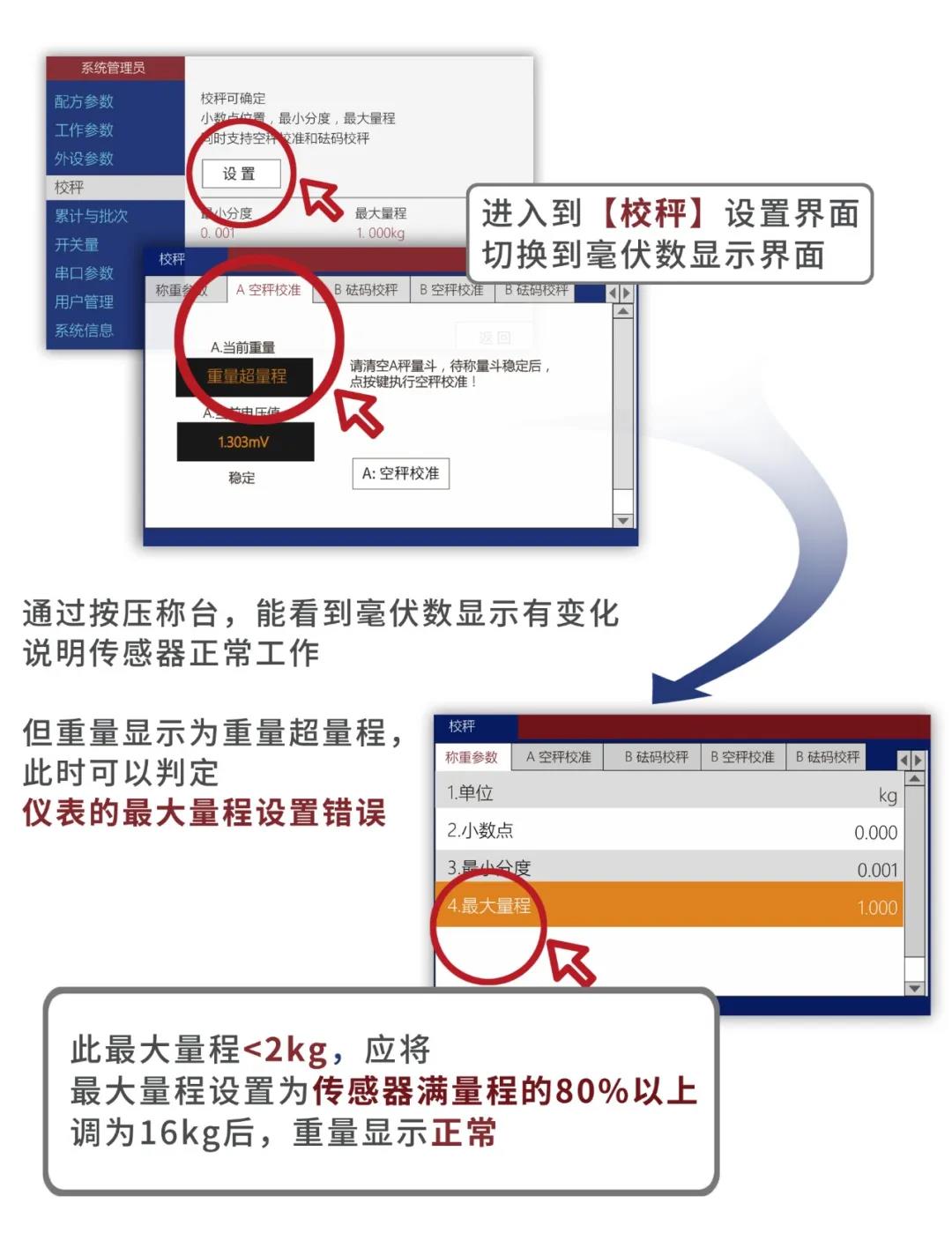

° 將稱重儀表界面切換到校秤—毫伏數顯示界面，可以從儀表上看到當前有毫伏數顯示，通過按壓稱臺，能看到毫伏數顯示有變化，說明傳感器正常工作，但重量顯示為重量超量程，此時可以判定儀表的最大量程設置錯誤。

° 切換到參數設置界面—最大量程界面，此刻最大量程<2kg，即砝碼重量。應將最大量程設置為傳感器滿量程的80%以上。再次切換到毫伏數顯示界面，此時觀察重量顯示已恢復正常。

二、外部接線錯誤

外部接線錯誤排查：確認稱重儀表參數設置無誤后，進入到毫伏數顯示界面，界面提示傳感器信號過小。按壓稱臺，毫伏數顯示仍然顯示傳感器信號過小。此時，需根據說明書上的接線指導來檢查外部接線。

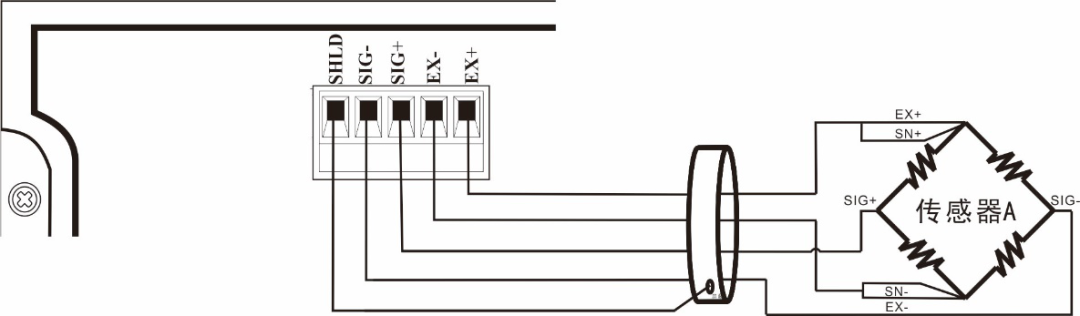

▲傳感器四線接線接線圖

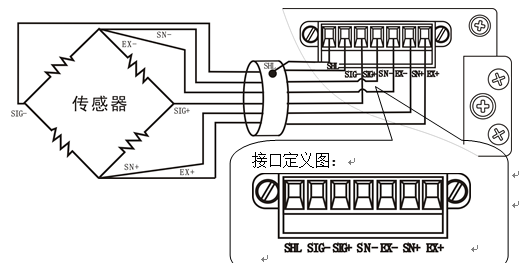

▲傳感器六線接線接線圖

三. 稱重傳感器損壞

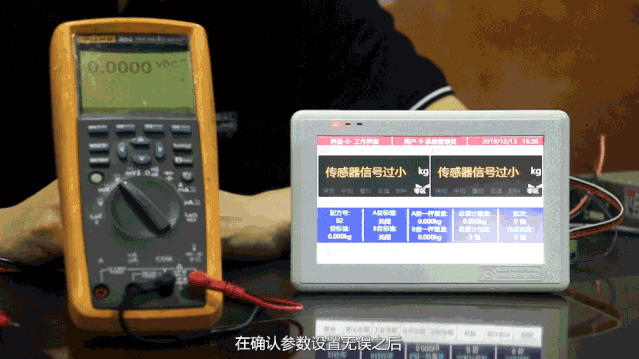

01、在通過查閱說明書確認稱重儀表參數和接線無誤之后，進入到毫伏數顯示界面，毫伏數顯示為傳感器信號過小，按壓稱臺，仍然顯示傳感器信號過小。

02、此時我們將端子從儀表中卸下，將萬用表調至電壓檔，測量EX+、EX-兩端的電壓。測得的電壓與說明書上的傳感器電源電壓基本一致時，則EX+、EX-端電壓正常。

03、將傳感器的SIG+、SIG-線從端子中卸出后，把端子重新接入儀表，測量SIG+、SIG-兩端電壓。如在萬用表上讀不到數值，或讀到的數值超傳感器電源電壓范圍時，可判斷接線有誤或傳感器損壞。

判斷標準

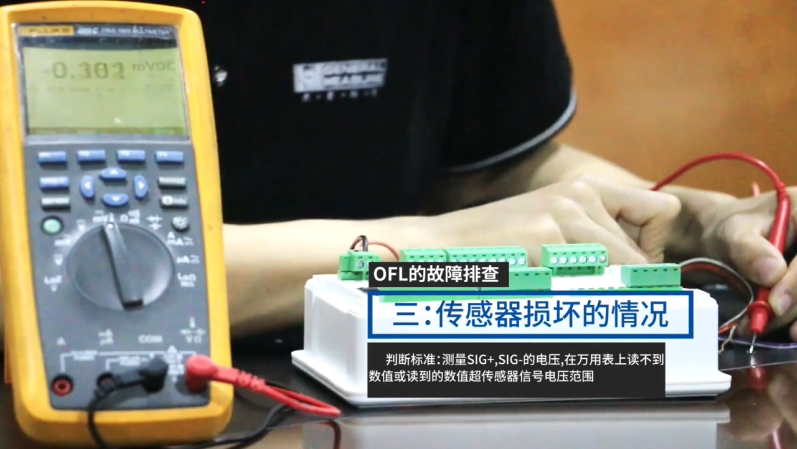

方法A. 測量SIG+、SIG-的電壓，在萬用表上讀不到數值或讀到的數值超傳感器信號電壓范圍。此時可判斷，外部傳感器損壞。

方法B. 測量EX+、EX-端電壓無誤后，通過測量EX+與SIG+間的電壓，和EX-與SIG-間的電壓相比較，如果相差較大，可判斷傳感器接線有誤或傳感器損壞。

四. 稱重儀表硬件損壞

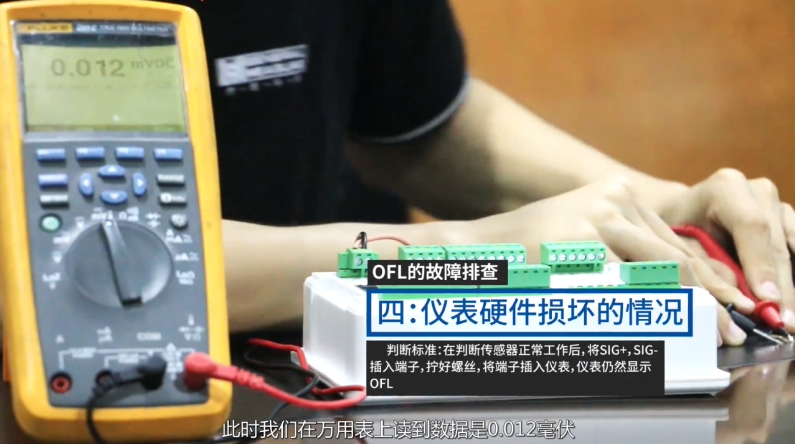

判斷標準：在判斷稱重傳感器正常工作后，將SIG+，SIG-插入端子，擰好螺絲，將端子插入稱重儀表，稱重儀表仍顯示OFL。此時可判斷，稱重儀表接線端子損壞或內部硬件損傷。
